こんにちは！
今回は、GPX125などの中華エンジンを組む際に「絶対にハマる罠」について解説します。
エンジンを組み上げて車体に載せ、いざクラッチレバーを握ってギアを入れた瞬間……「ガコンッ！！」とエンスト。
「あれ！？クラッチが全く切れない！！」
そんな絶望的な状況に陥っていませんか？
実は私も過去にこの罠にハマり、ネットで検索しても全く答えにたどり着けず、解決までに2〜3回もエンジンを全バラ（クランクケース分割）する羽目になりました……。
今回は、当時の私と同じようにガレージで頭を抱えている方に向けて、「クラッチが切れない本当の原因」と「正しい組み方」を写真付きで徹底解説します！
結論：クラッチスリーブ（カラー）の「切り欠き」がハマっていない！
クラッチが切れない原因は、クラッチプレートの不良でも、ワイヤーの調整不足でもありません。
クランクケースの奥底、メインシャフトに組み込む「クラッチスリーブ（カラー）」の組み間違いが原因です。

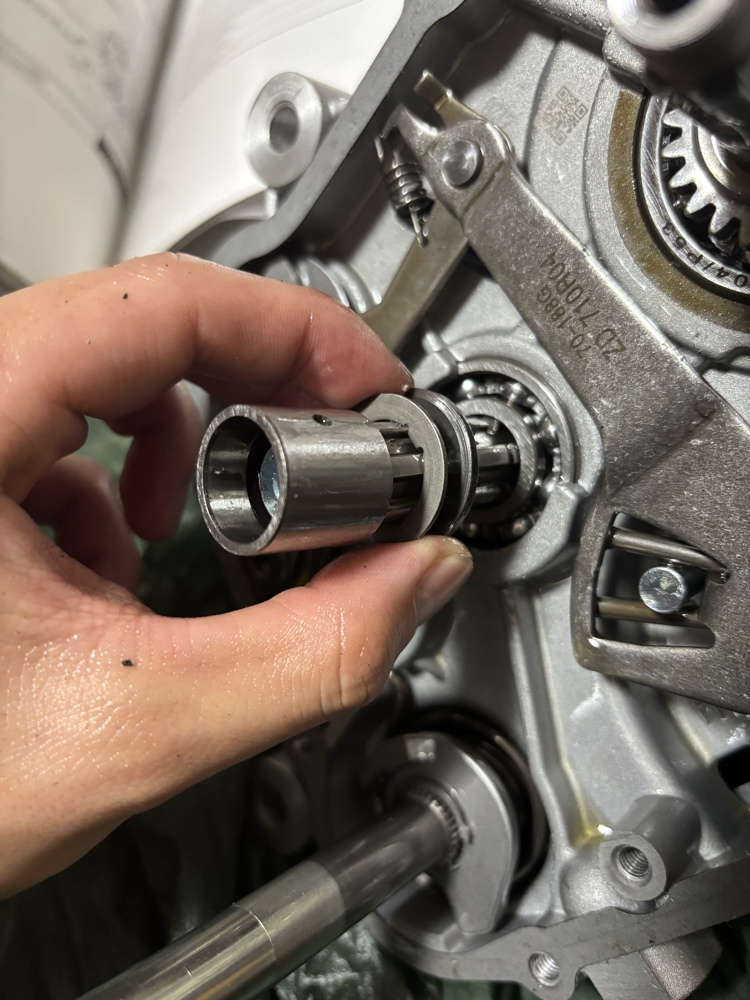

異音やクラッチ不良を疑って、何度もクランクケースを割ってミッション周りを確認しました。本当に心が折れそうになる作業ですよね……。
そして何度も組み直す中で、ようやく見つけた真犯人がこのパーツです。

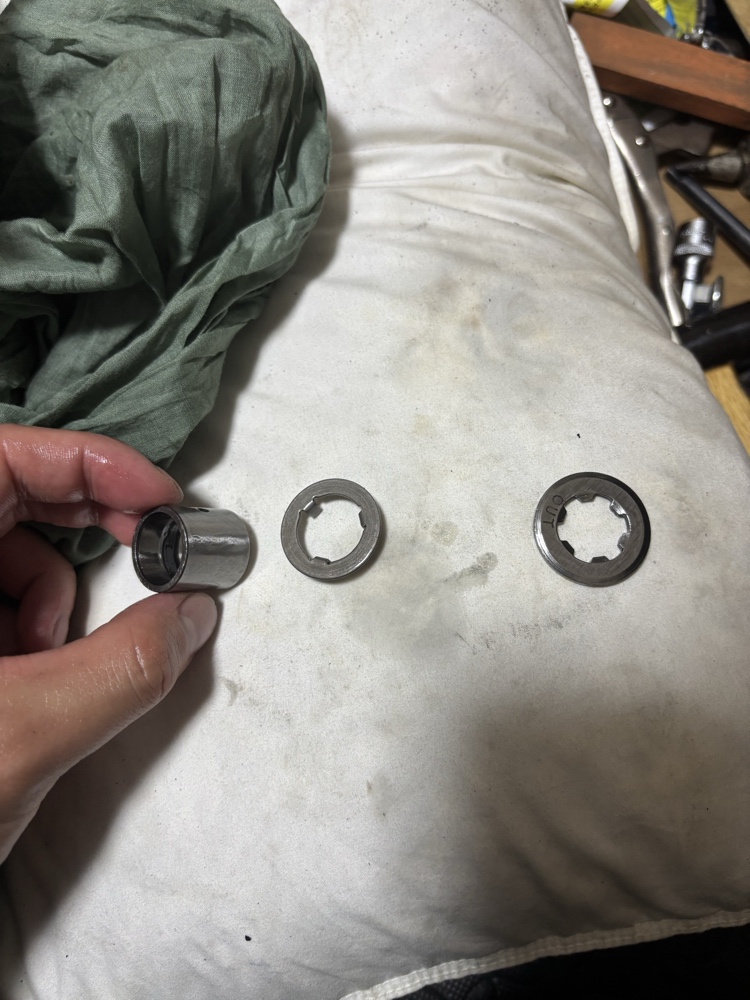

写真の左側、私が手に持っている筒状のパーツが「クラッチスリーブ」です。そして右側にあるのが、一緒に組み込むスプライン（ギザギザ）の入ったワッシャー類です。
よーく見てください。スリーブの端面に「小さな切り欠き（溝）」があるのが分かりますか？
なぜ切り欠きがズレるとクラッチが切れないのか？
中華エンジンの二次側クラッチにおいて、このスリーブはメインシャフトの上で空転したり固定されたりする非常に重要な役割を持っています。
組み込む際、このスリーブ端面の「切り欠き」が、奥にあるワッシャーのツメ（スプライン）とピッタリ噛み合うようにセットしなければなりません。
もし切り欠きがズレたまま、上からクラッチアウターを被せてセンターナットを力いっぱい締め込んでしまうとどうなるか？
スリーブがワッシャーに乗り上げた状態でガチガチに固定されてしまい、クラッチ内部のクリアランスがゼロ（常時繋がりっぱなしの状態）になってしまうのです。
これが「レバーを握ってもクラッチが全く切れない」という恐怖のトラブルの全貌です。
解決策：正しい組み込み手順と確認方法
対策は非常にシンプルで、「切り欠きがカチッとハマる位置を探りながら組み込む」だけです。
- メインシャフトにワッシャーを入れる。
- スリーブ（カラー）を差し込む。
- スリーブを指でクルクルと回し、奥のワッシャーと「カチッ」と一段深く噛み合うポイントを見つける。
- 確実に切り欠きがハマってスリーブが奥まで入ったのを確認してから、クラッチ本体を組み付ける。
たったこれだけです！
クラッチのセンターナットを締める前に、クラッチアウターがスムーズに空転するか（引っ掛かりがないか）を手で回して確認しておくと、エンジンを載せてから絶望せずに済みます。
まとめ
- 症状： 組み上げ後、レバーを握ってもクラッチが一切切れない
- 原因： クラッチスリーブの「切り欠き」とワッシャーが噛み合わず、乗り上げたまま締め付けている
- 対策： スリーブを回して「カチッ」と奥までハマる位置で組み直す
この情報、当時の私が喉から手が出るほど欲しかった情報です（笑）。中華エンジンについてめちゃくちゃ調べた結果、ブログの片隅に書いてあった一文に救われたので、今度はこの記事が中華エンジン沼で苦しむ誰かの救いになれば最高です。
諦めずに組み直して、最高の4miniライフを楽しみましょう！
